CQFN系列
產品介紹：

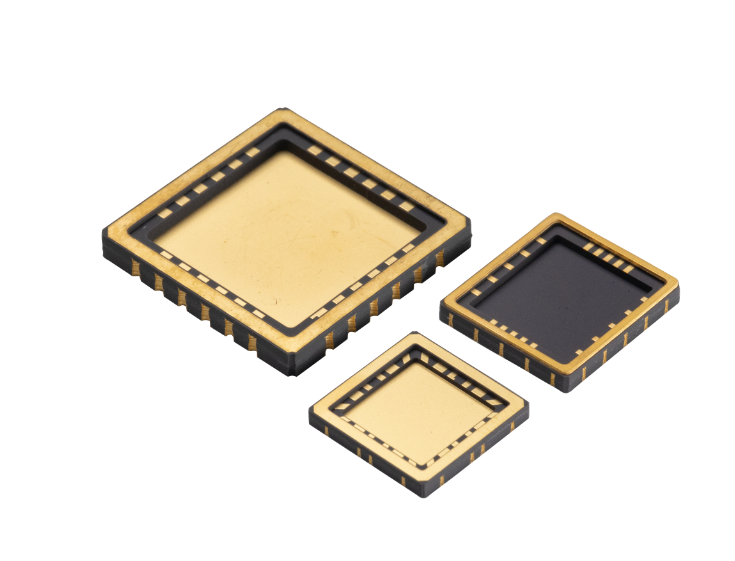

CQFN（Ceramic Quad Flat Non-leaded Package）陶瓷方形扁平無引腳封裝由于具有良好的電性能和熱性能，體積小重量輕等特點，主要應用于GaAs/GaN頻率波芯片封裝，具有優良的射頻傳輸性能，頻率通常覆蓋DC-12GHz、DC-20GHz，特殊設計和材料的CQFN封裝頻率可以覆蓋DC-40GH。
CQFN系列
產品介紹：
CQFN（Ceramic Quad Flat Non-leaded Package）陶瓷方形扁平無引腳封裝由于具有良好的電性能和熱性能，體積小重量輕等特點，主要應用于GaAs/GaN頻率波芯片封裝，具有優良的射頻傳輸性能，頻率通常覆蓋DC-12GHz、DC-20GHz，特殊設計和材料的CQFN封裝頻率可以覆蓋DC-40GH。
產品參數：
序號
產品名稱
引出端數
引出端節距
芯腔 (長 mm)
芯腔 (寬 mm)
陶瓷件外形 (長 mm)
陶瓷件外形 (寬 mm)
封口形式
1
CQFN-N06a
6
1.3
2.2
1.5
3
3
平封
2
CQFN-N06b
6
1.3
2.2
1.5
3
3
金錫
3
CQFN-N06c
6
1.8
2.8
2.0
3.8
3.8
平封
4
CQFN-N12
12
0.5
1.35
1.35
3
3
金錫
5
CQFN-N16
16
0.5
2.2
2.2
4
4
金錫
6
CQFN-N16a
16
0.5
1.2
1.2
3
3
平封
7
CQFN-N20
20
0.5
2.0
2.0
4
4
平封
8
CQFN-N24
24
0.5
2.0
2.0
4
4
平封
9
CQFN-N28
28
0.65
4.7
4.7
7
7
平封
10
CQFN-N48
48
0.5
4.8
4.8
7
7
平封
11
CQFN-N56
56
0.5
7
7
10
10
金錫
